大亚湾由两台相同的984兆瓦压水式反应堆机组组成,拥有良好的安全纪录。机组由法国设计和制造。在谨慎操作和维护下,机组的40年寿期可能延长到60至80年。

核岛由一个安全壳厂房和一个燃料厂房组成。其中,燃料厂房包含一个燃料储存池,用于储存备用和乏核燃料组件。此外,安全厂房壳包含以下通过核反应产生热量的系统。

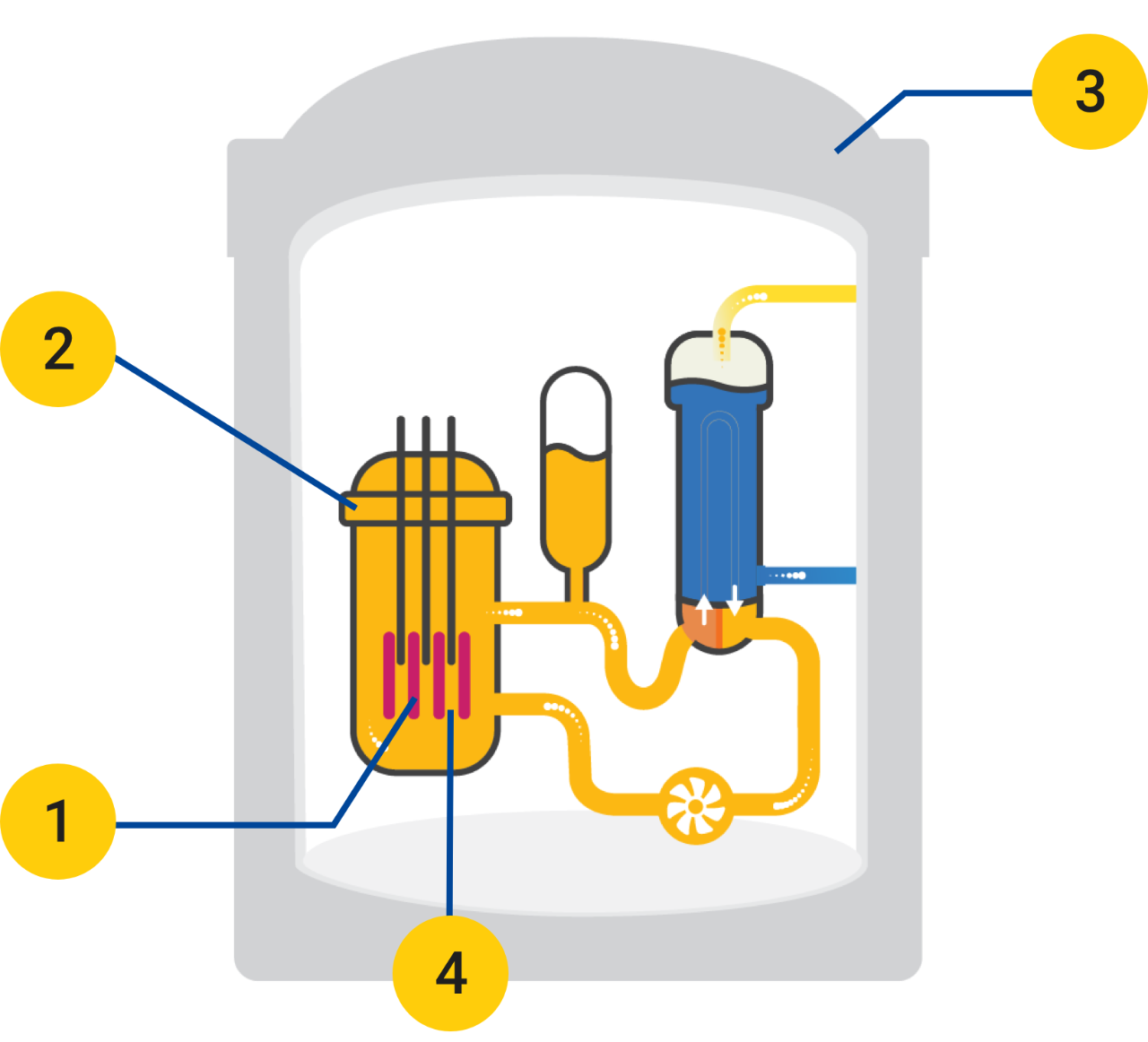

核反应堆 - 3 重防漏屏障



1. 燃料包层



包壳将核裂变过程中产生的放射性物质包起来,防止其泄漏。



2. 反应堆压力容器



其200毫米厚的钢壁把含有微量放射性物质的冷却水包含在主冷却剂回路内。



3. 隔离区建筑



一个900毫米厚的预应力钢筋混凝土结构,内置6毫米厚的钢内衬,容纳了反应堆压力容器。安全壳可以抵御大型商用飞机的撞击。

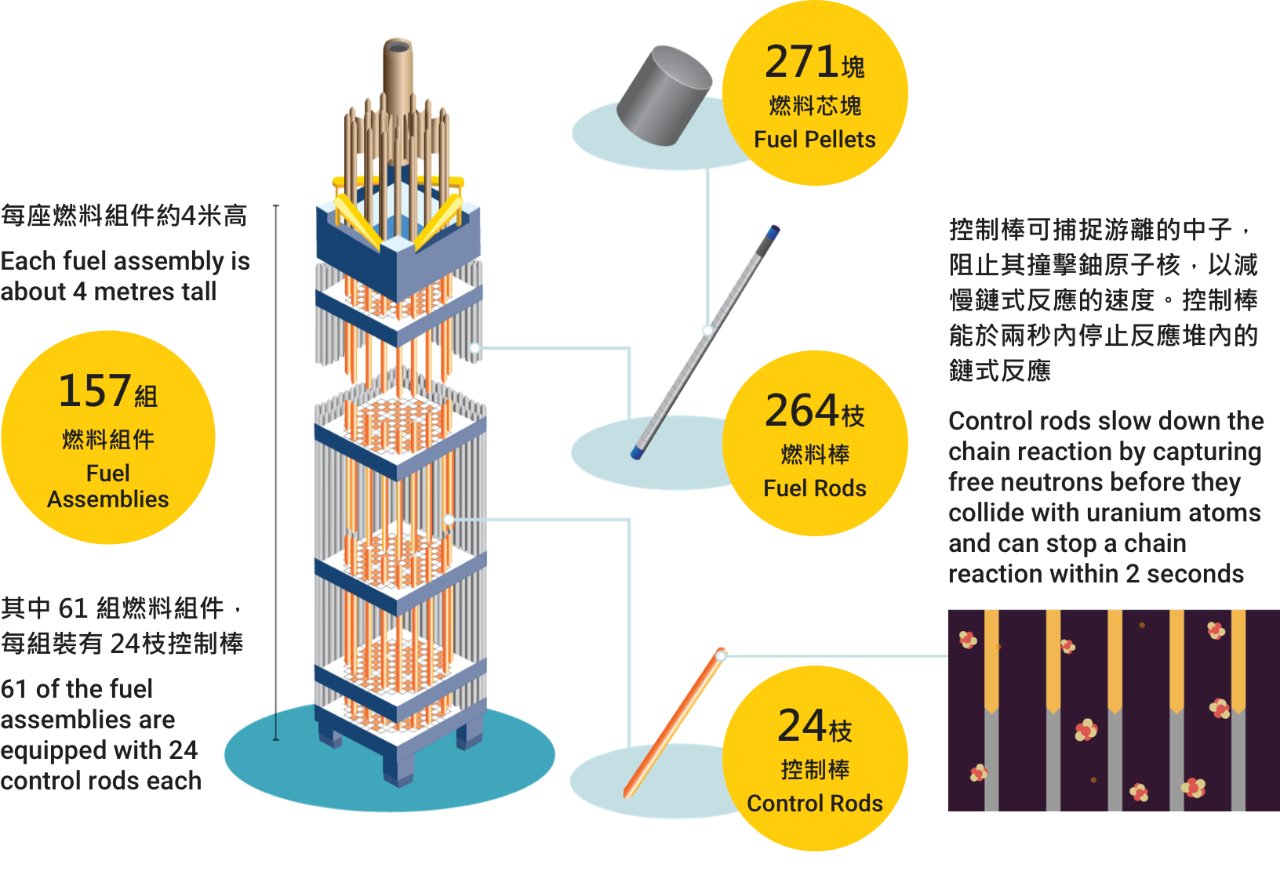

4. 核反应堆燃料组件



每个反应堆包括157组4米高的燃料组件,其中61組有24根控制棒组成。每组有264根燃料棒,每根燃料棒内有271颗燃料芯块,每个反应堆堆芯因此共有41,448根燃料棒,约为80吨重。

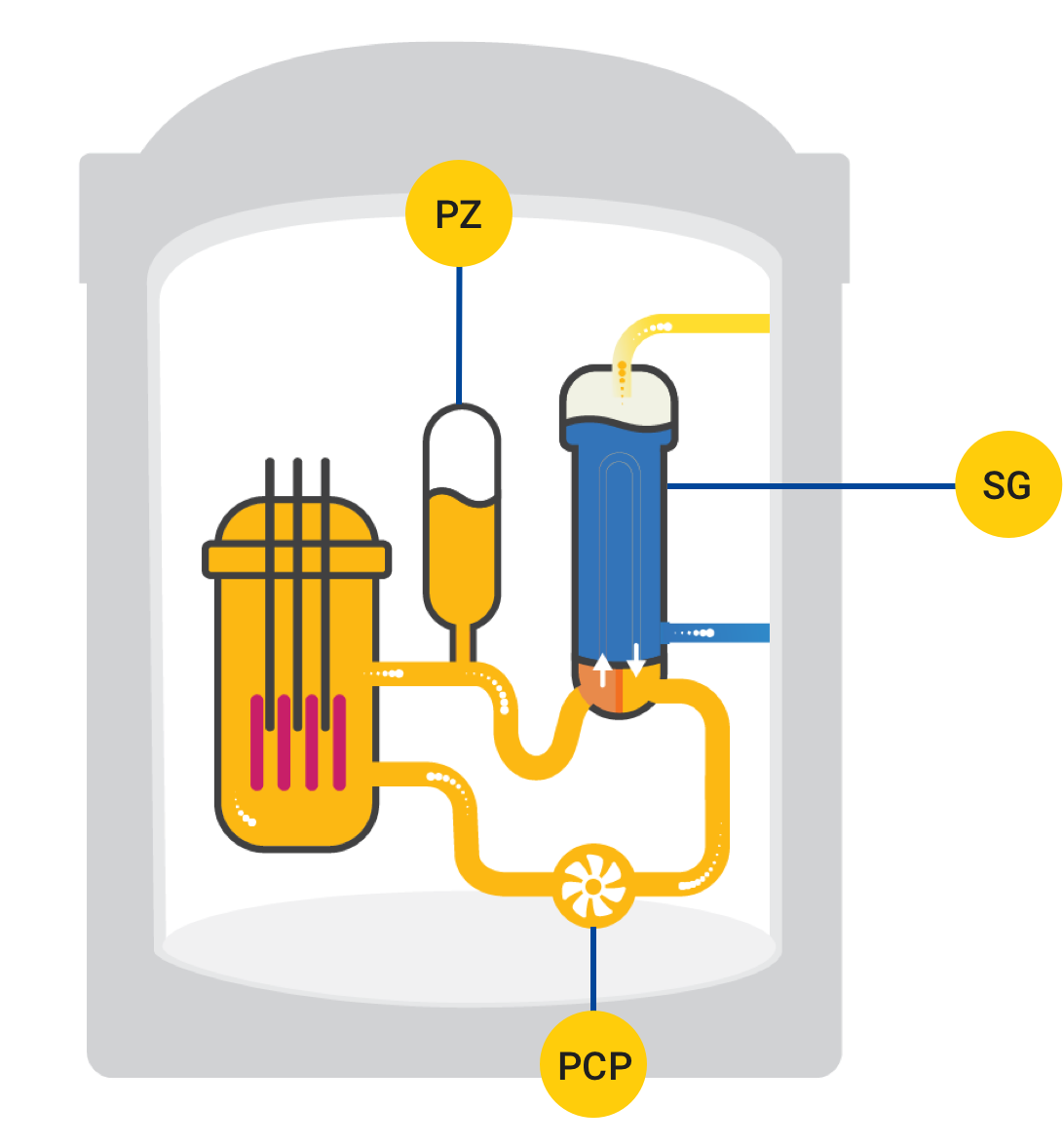

主冷却剂泵(RCP)



在压水式反应堆的设计中,冷却核反应堆的密封水路被称为 "一回路"。其内的水由三台主冷却剂泵驱动。每组泵与驱动电机高约8米、 拥有约6.5兆瓦的功率,驱动水能力每秒6吨。



加压器 (PZ)



热态一回路的压力为155巴,利用稳压器以防止产生任何蒸汽泡。稳压器高约13米,重80吨。





蒸汽产生器(SG)



在蒸汽发生器中,一回路热水从U型管束的底部向上流动,并在顶部将较冷的 "二回路 "水煮沸,从而产生蒸汽。每个蒸汽发生器由4400多根21米高的U型镍铬合金管组成,空重约330吨。它每秒钟产生大约半吨的蒸汽。



燃料储存库



燃料水池用于在水下储存新的、临时卸下的和乏燃料组件。乏燃料组件在储存8年后可以付运给燃料循环的后端处理。水池的容量大约是半个奥林匹克游泳池,尽管它要深得多。



常规岛通过从核岛获取的蒸汽发电,并包含以下主要设备。

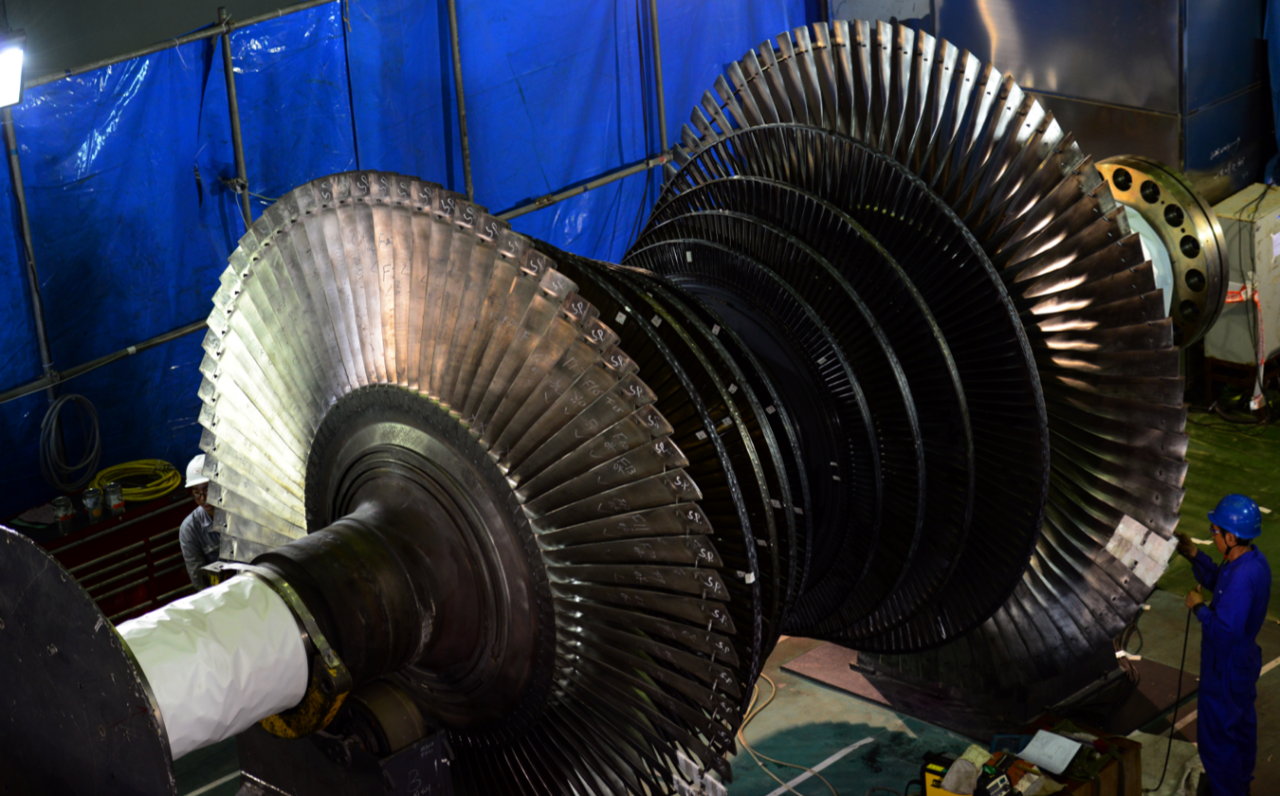

汽轮发电机



3,000 转(每分钟转数)的蒸汽涡轮机通过旋转轮机轴将蒸汽能量转换为机械能。直接耦合的发电机从汽轮轴上获取机械能,发出26千伏的电力。这些电力被升压到400千伏和500千伏,分别供应给香港和广东。

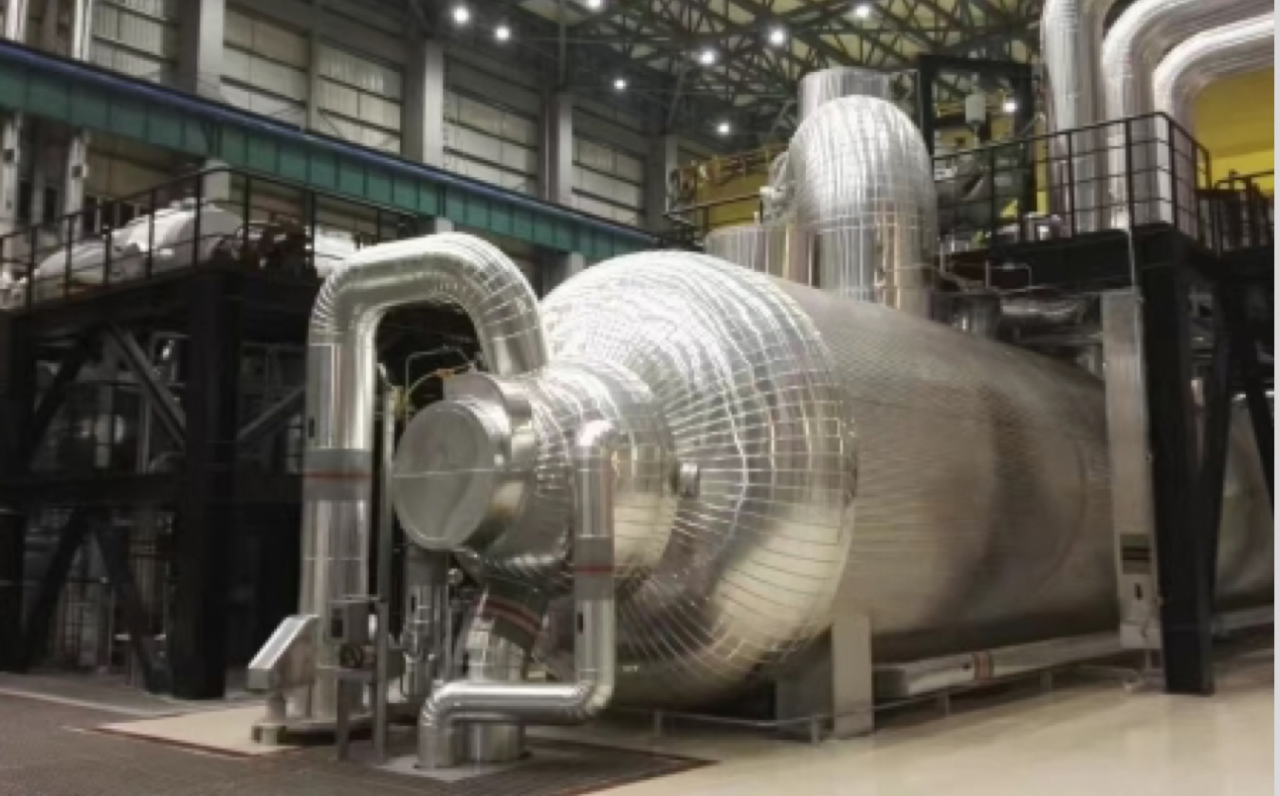

湿度分离器-再加热装置



一对湿气分离器-再加热装置从高压蒸汽段取出一些水分,在进入汽轮机的低压段之前重新加热蒸汽。它提高了蒸汽循环的效率,减少了对汽轮机叶片的侵蚀。

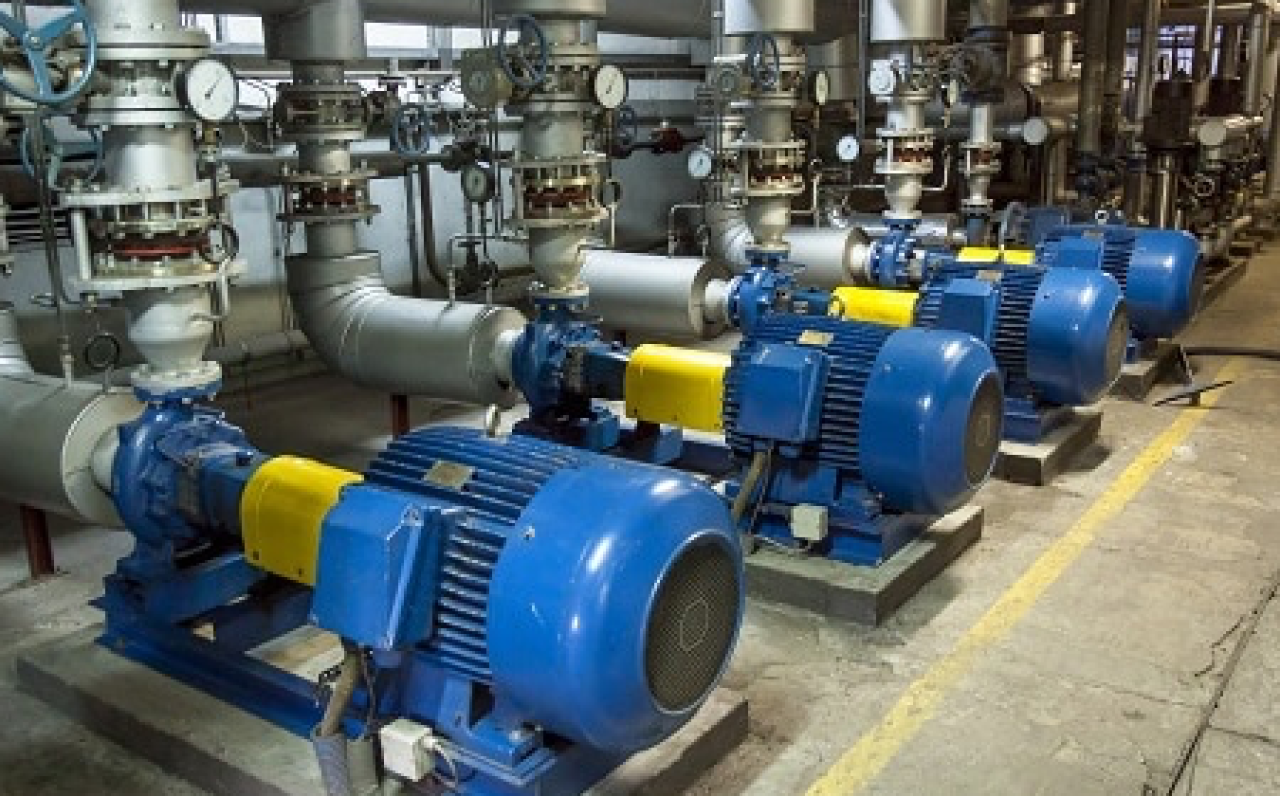

给水泵



蒸汽在通过汽轮机后,冷却凝结成为液态水供重新使用。给水泵将凝结水从冷凝器供蒸汽发生器产生蒸汽,完成二次循环。 大亚湾用每秒45噸隔離的海水冷卻蒸汽。
